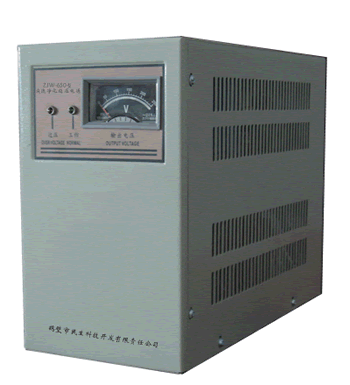

ZJW-650型交流凈化穩壓電源

輸入電壓： 185V-250V

輸出功率： 650W

輸出電壓： 220V ± 1 ％

源電壓效應： 198V--242V 時，≤± 1 ％

負載效應： 198--242V 時，≤± 1 ％

附加波形失真：≤ 3 ％

總諧波失真：≤ 5 ％．

響應時間： 20ms-100ms

尖峰吸收；輸入 1000V 3US 輸出尖峰≤ 5V

輸出過壓保護值： 250V ± 5V

由于目前國內電力供應質量不很理想，因電源質量不高而導致用電設備損壞的事情時有發生。為了保證用電設備的運行，須首先用電設備的供電環境。交流凈化穩壓電源，以其性能，滿足了不同場合電器設施的需要，它主要應用于以下幾個領域：科研部門、大專院校、工礦企業、廣播臺站、通訊、交通運輸、政府事業等各行各業，大量使用于微機及其周邊裝置、微機網絡，各種電子儀器設備、通訊廣播設備、交通信號系統、測試檢驗設備，各種數控機庫自動插件機等自動化生產設備。

工作原理

本穩壓電源的主要回路工作原理大致如下：

圖中 K 為控制開關，控制著整個穩壓電源工作的起停， C1-C3

及 L1-L3 和可變阻抗“ Z ”構成了有名的正弦分配電路。 L3 或 L2 作成一自耦變壓器 T1 ，可變阻抗“ Z ”由雙向可控硅 SCR 電感 L 組成，外加三次諧波濾波器 L3 、 C3 和五次諧波慮波器 L5 、 C5 。 SCR 導通角在 0-180 度之間控制，當 SCR 導通角大時，可變電抗器呈電感性：當 SCR 導通角小時，可變電抗器呈電容性；自耦變壓器 T1 的初與可變電抗器串聯跨接至電源的輸入端，輸出電壓則是輸入電壓和 T1 次電壓的矢量和，可變電抗器量呈電容性時， T1 次電壓與輸入電壓反相，使得輸出下降，改變 SCR 的導通角就調整輸出電壓，本電源的穩壓作用就是由此產生的。

凈化交流穩壓電源特點

ZJW-650 型交流凈化電源屬單相系列產品，除具備電子式穩壓電源全部性能外，在線路設計上采取了特別措施，具有以上特點：

1 ．內設電壓報警電路，即當輸出電壓較高時，自動保護，降低電壓輸出，過壓指示燈亮，直到關機為止。

2 ．對短路、過流具有保護功能。

3 ．輸出指示：指針式、數顯式、防雷型適應各種用戶不同需要。

4．凈化功能是凈化交流穩壓電源的功能，即對于擾雜波的濾除能力，能減少電網噪聲和尖峰干擾。

5 ．低失真度：穩壓電源內特設的奇次諧波濾波器能降低輸出電壓波形失真度。

6 ．響應速度快：對負載突變和線路輸入突變具有很短的響應時間。

7 ．過壓保護 ：當因輸入電壓過高或穩壓電源自身故障導致單相輸入電壓高于 250V 時，過壓保護電路將自動保護，降低電壓輸出，過壓指示燈亮。
