您的位置: 網(wǎng)站首頁 » 產(chǎn)品介紹 » 工業(yè)分析系列 » 正文
目錄:
產(chǎn)品簡介 技術(shù)參數(shù) 儀器安裝 操作說明 實驗方法 注意事項 相關(guān)鏈接
馬弗爐用途:
智能馬弗爐可以為煤炭,石油等做快速灰化,習(xí)慣上俗稱灰化爐,廣泛用于煤炭、石油、電力、化工、冶金、水泥、地質(zhì)勘探和醫(yī)藥、科研等行業(yè)和部門進(jìn)行揮發(fā)分、灰分、羅加粘結(jié)指數(shù)等工業(yè)分析和工業(yè)熱處理。
智能馬弗爐采用一體纖維爐膛,內(nèi)嵌雙股加熱爐絲,保溫效果好,升溫速度快,節(jié)能節(jié)電顯著,儀器采用微處理器作為控制中心,中文液晶顯示,觸摸鍵盤輸入,具有自選程序,用戶可根據(jù)需要分別設(shè)定二十段時間溫度速度控制進(jìn)程,應(yīng)用廣泛,操作簡單,是較高性能機電一體化的智能儀器。
馬弗爐主要技術(shù)指標(biāo):
1、控溫范圍:室溫-1000℃; 2、測溫分辨率:1℃; 3、升溫速度:920℃<20分鐘,測溫精度±3℃,控溫精度±3℃ ; 4、爐體:1.5mm冷軋板靜電噴塑雙層外殼; 5、采用微處理器作為控制中心,利用微處理器智能判斷方法自動調(diào)整預(yù)加熱溫度,并存儲記憶,確保試驗順利完成自動化程度高。溫度控制符合國標(biāo) GB212、GB5447、GB5449規(guī)定,具有快速灰化法、緩慢灰化、 揮發(fā)分、羅加指數(shù)、粘結(jié)指數(shù)等加熱程序。并可以修改灰分、揮發(fā)份、粘結(jié)指數(shù)加熱時間,起始溫度等主要參數(shù)。 6、具有二十段自選程序,用戶可根據(jù)需要分別設(shè)定升溫和恒溫的時間和溫度,完成多種升溫曲線控制,應(yīng)用廣泛,操作簡單。 7、采用中文顯示、智能控制技術(shù)、同時顯示試驗進(jìn)程、時間、溫度和功能,可減少視讀和人為操作誤差,提高工作效率。 8、爐絲:鎳鉻合金材質(zhì),功率每副5KW,鎳鉻絲直徑1.2mm,; 9、爐膛:采用多晶陶瓷纖維材質(zhì),保溫效果好,升溫速度快,節(jié)能點顯著,與傳統(tǒng)馬弗爐相比,節(jié)約時間1/2,節(jié)約電能2/3。工作室尺寸(mm):300×200×140; 10、爐門:多晶陶瓷纖維一體成型保溫材料制成,隔熱耐火性能好; 11、熱電偶:鎳鉻-鎳硅熱電偶,分度號K; 12、采用雙回轉(zhuǎn)中心,四臂水平轉(zhuǎn)動爐門和可控?zé)焽栝_關(guān)裝置,操作方便。 13、工作電壓(V):220V±10%; 14、整機功率(KW):3.5; 15、重量 (kg):45; 16、外形尺寸(mm):680×600×580(長×寬×高)。
產(chǎn)品包裝:木箱,尺寸:長750mm,寬670mm,高650mm,重62公斤
傳統(tǒng)型馬弗爐與節(jié)能型馬弗爐的對比:

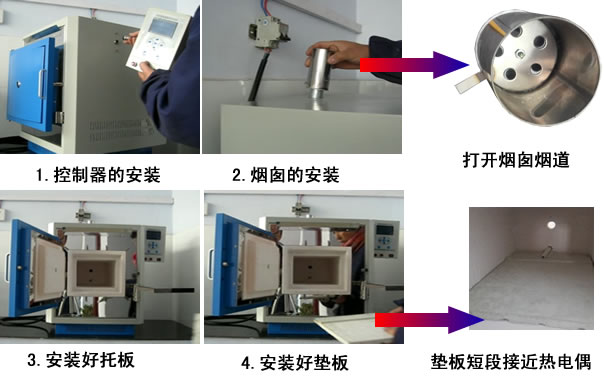

控制器的安裝
將智能馬弗爐(以下簡稱馬弗爐)放置于試驗室工作臺上,應(yīng)有利于散熱;
從包裝箱內(nèi)取出帶支架的控制器;將控制線六芯航空插頭對準(zhǔn)控制器插座位置插入,并擰上插座防松帽;
將控制器支架孔掛在馬弗爐右側(cè)M5 螺絲釘上。
煙囪的安裝:
從包裝箱內(nèi)取出煙囪聯(lián)接管;
將煙囪聯(lián)接管插入煙囪對接管 ;
旋轉(zhuǎn)煙囪聯(lián)接管,使煙囪開關(guān)手柄朝向右側(cè),打開煙囪煙道,擰緊固定卡的螺釘。
電源線連接 :
用戶自備電源線的線徑應(yīng)不小于6mm2 ,外接40A保險。
馬弗爐接地線接實驗室附近大地,且接地良好。
將馬弗爐的電源電纜線與電源(AC220V±20V ,50Hz±1Hz)的空氣開關(guān)(或閘刀)連接,檢查導(dǎo)線連接無誤,且無短路、斷路。
安裝好托板,將馬弗爐墊板放入爐體,打開電源。至此智能馬弗爐安裝完畢。
簡單四步安裝完成。
智能馬弗爐操作界面說明
馬弗爐操作界面介紹
功能選擇界面如下圖: (5慢灰和6設(shè)置實驗項目按面板上【▲】或【▼】鍵選擇)
■ 1. 快灰
2. 揮發(fā)份
3. 粘結(jié)指數(shù)
4. 自選
5. 慢灰
6. 設(shè)置
項目:快灰
預(yù)置:850
時間:000
溫度:032
1. 設(shè)置自選
2. 設(shè)置揮發(fā)份
3. 設(shè)置粘結(jié)指數(shù)
4. 設(shè)置快灰
馬弗爐控制器面板操作圖
【確定】鍵用于進(jìn)入功能界面和啟動實驗項目。
【▲】或【▼】鍵用于選擇實驗項目(選中光標(biāo)閃爍)。在設(shè)置程序中用于設(shè)定數(shù)值的增減。
【?】,【?】在設(shè)置程序中用于左右移位。其它時候用于退回上級界面和程序的下一步。
【復(fù)位】鍵用于控制器重新啟動。
稱取一定量的空氣干燥煤樣,放入馬弗爐中,以一定的速度加熱到815℃,灰化并灼燒到質(zhì)量恒定。以殘留物的質(zhì)量占煤樣質(zhì)量的百分?jǐn)?shù)作為煤樣的灰分。
1.在預(yù)先灼燒至質(zhì)量恒定的灰皿中,稱取粒度小于 0.2mm 的空氣干燥煤樣1±0.1g ,稱準(zhǔn)至0.0002g,均勻地攤平在灰皿中,使其每平方厘米的質(zhì)量不超過 0.15g。
2.開機、按【確定】鍵進(jìn)入功能選擇界面,然后按【▲】或【▼】鍵選擇“6、慢灰”功能,并按【確定】鍵啟動試驗。
3.自動檢測馬弗爐爐溫是否小于100℃ ,如大于100℃ ,請打開爐門降溫;如小于100℃,將放有灰皿的灰皿架放入馬弗爐恒溫區(qū)中,關(guān)上爐門并使?fàn)t門留有15mm左右的縫隙。

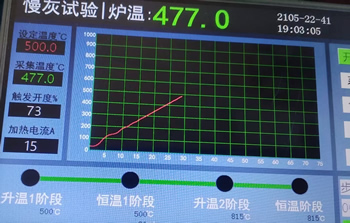

4.按【確認(rèn)】鍵進(jìn)入升溫階段:升溫,在不小于30分鐘的時間內(nèi)爐溫緩慢升至500℃。
5.自動進(jìn)入恒溫階段:在500℃溫度下保持30分鐘。
6.自動進(jìn)入升溫階段:繼續(xù)升溫至815℃。
7.自動進(jìn)入恒溫階段:在(815±10)℃溫度下灼燒1小時,時間到,音響提示。打開爐門,從爐中取出灰皿,放在耐熱瓷板或石棉板上,在空氣中冷卻5分鐘左右,移入干燥器中冷卻至室溫(約20分鐘)后稱量。
8.從爐中取出灰皿后,應(yīng)關(guān)上爐門,爐溫保持在815℃等待指示。
9.灰分低于15%時,不必進(jìn)行檢查性灼燒,如果進(jìn)行檢查性灼燒,打開馬弗爐爐門,放入灰皿 ,關(guān)上爐門,請按【確認(rèn)】鍵, 進(jìn)入檢查性灼燒,815℃,20分鐘。時間到,音響提示。打開爐門,取出灰皿,關(guān)好爐門。爐溫保持在815℃等待指示。如欲進(jìn)行下一次檢查性灼燒,放入灰皿,關(guān)上爐門。按【確認(rèn)】鍵即可進(jìn)入下一次檢查性灼燒,815℃,20分鐘。時間到,音響提示。打開爐門,取出灰皿,關(guān)好爐門。直到連續(xù)兩次灼燒的質(zhì)量變化不超過0.0010g為止。按 【復(fù)位】鍵結(jié)束慢灰試驗,返回到功能選擇界面。
將裝有煤樣的灰皿由爐外逐漸送入預(yù)先加熱至815℃的馬弗爐中灰化并灼燒至質(zhì)量恒定。以殘留物的質(zhì)量占煤樣質(zhì)量的百分?jǐn)?shù)作為煤樣的灰分。
1.在預(yù)先灼燒至質(zhì)量恒定的灰皿中,稱取粒度小于0.2mm的空氣干燥煤樣1±0.1g ,稱準(zhǔn)至0.0002g,均勻地攤平在灰皿中,使其每平方厘米的質(zhì)量不超過0.15g。將盛有煤樣的灰皿預(yù)先分排放在耐熱瓷板或石棉板上。
2.開機,按【確定】鍵進(jìn)入功能選擇界面,然后【▲】或【▼】鍵選擇【快灰】功能,再按【確定】鍵啟動試驗。
3.自動進(jìn)入升溫階段:升溫到850℃,音響提示。
4.自動進(jìn)入恒溫階段:保持850℃溫度,等待試驗。
5.試驗開始:打開馬弗爐爐門,將放有煤樣的灰皿架緩慢地推入馬弗爐中,先使第一排灰皿中的煤樣灰化。5分鐘時,音響提示。待5~10分鐘后煤樣不再冒煙時,以每分鐘不大于2cm的速度把其余各排灰皿順序推入爐內(nèi)熾熱部分(若煤樣著火發(fā)生爆燃,試驗應(yīng)作廢)。
6.送完試樣,關(guān)上爐門并使?fàn)t門留有15mm左右的縫隙,按【確認(rèn)】鍵,進(jìn)入溫度恢復(fù)階段,升溫至815℃時。
7.自動進(jìn)入恒溫階段:在815℃的溫度下灼燒40分鐘,時間到,音響提示。
8.打開爐門,從馬弗爐中取出灰皿,放在空氣中冷卻5分鐘左右,移入干燥器中冷卻至室溫約20分鐘后,稱量。
9.爐中取出灰皿后,應(yīng)關(guān)上爐門,爐溫保持在815℃等待指示。
10.灰分低于15%時,不必進(jìn)行檢查性灼燒,如果進(jìn)行檢查性灼燒,打開爐門,放入灰皿,請按【確認(rèn)】鍵,進(jìn)入檢查性灼燒,815℃,20分鐘 。時間到,音響提示。打開爐門,取出灰皿,關(guān)好爐門。直到連續(xù)兩次灼燒的質(zhì)量變化不超過0.0010g為止。按【復(fù)位】鍵結(jié)束快灰試驗,返回到功能選擇界面。
結(jié)果計算:
空氣干燥煤樣的灰分按式計算:
式中: Aad-空氣干燥煤樣的灰分,單位為百分?jǐn)?shù)(%); m -稱取的空氣干燥煤樣的質(zhì)量,單位為克(g) ; ml -灼燒后殘留物的質(zhì)量,單位為克(g)。
或者點擊:灰分實驗計算器
測定的允許差(精密度)
稱取一定量的空氣干燥煤樣,放在帶蓋的瓷坩堝中,在900℃溫度下,隔絕空氣加熱7分鐘。以減少的質(zhì)量占煤樣質(zhì)量的百分?jǐn)?shù),減去該煤樣的水分含量作為煤樣的揮發(fā)分。
1.在預(yù)先于900℃溫度下灼燒至質(zhì)量恒定的帶蓋瓷坩堝,稱取粒度小于0.2mm的空氣干燥煤樣1±0.01g,稱準(zhǔn)至0.000 2g,然后輕輕振動坩堝,使煤樣攤平,蓋上蓋,放在坩堝架上。褐煤和長焰煤應(yīng)預(yù)先壓餅,并切成約3mm小塊。褐煤和長焰煤應(yīng)預(yù)先壓餅,并切成約3mm的小塊。
2.開機,自動進(jìn)入功能選擇界面,然后【▲】或【▼】鍵選擇【揮發(fā)分】功能,再按【確定】鍵啟動試驗。
3.自動進(jìn)入升溫階段:升溫至920℃,音響提示。
4.自動進(jìn)入恒溫階段:保持910爐溫,等待試驗。
5.開始試驗:順時針旋轉(zhuǎn)煙囪開關(guān)手柄到底,隔絕空氣。然后打開爐門,迅速將放有坩堝的架子送入馬弗爐恒溫區(qū),立即關(guān)上爐門。按【確認(rèn)】鍵,(以上操作要迅速):在3分鐘內(nèi),爐溫恢復(fù)到900±10℃,3分鐘時間到,音響提示。(如果在3分鐘內(nèi),爐溫沒有恢復(fù)到900±10℃,此試驗作廢。)
6.實驗過程中,保持爐溫900±10℃,從按鍵起準(zhǔn)確加熱7分鐘,加熱時間包括溫度恢復(fù)時間在內(nèi)。試驗完成,音響提示(6分40秒時蜂鳴器間斷音響為提示實驗即將結(jié)束;7分鐘時蜂鳴器長響為實驗結(jié)束)。
7.打開爐門,從馬弗爐中取出坩堝架 ,放在空氣中冷卻5分鐘左右,移入干燥器冷卻至室溫約20分鐘后稱量。
8.從爐中取出坩堝后,應(yīng)關(guān)上爐門,爐溫保持在920℃等待指示
式中: Vad——空氣干燥煤樣的揮發(fā)分率,單位為百分?jǐn)?shù)(%); m——空氣干燥煤樣的質(zhì)量,單位為克(g) ; m1——煤樣加熱后減少的質(zhì)量,單位為克(g) ; Mad——空氣干燥煤樣的水分,單位為百分?jǐn)?shù)(%)。
或者點擊:揮發(fā)分實驗計算器
將一定重量的試驗煤樣和無煙煤,在規(guī)定的條件下混合,快速加熱成焦,所得焦塊在一定規(guī)格的轉(zhuǎn)鼓內(nèi)進(jìn)行強度檢驗,用規(guī)定的公式計算粘結(jié)指數(shù),以表示試驗煤樣的粘結(jié)能力。
方法要點:1g煙煤樣和5g無煙煤經(jīng)充分混合后,在嚴(yán)格規(guī)定的條件下焦化,將得到的焦炭在特定的轉(zhuǎn)鼓中進(jìn)行轉(zhuǎn)磨試驗,根據(jù)試驗結(jié)果計算出羅加指數(shù)(R.I)。
煤樣制備:試驗煤樣應(yīng)按 GB474 《煤樣的制備方法》制備成粒度小于0.2mm的空氣干燥煤樣。其中0.1~0.2mm的煤粒應(yīng)占全部煤樣的20~35%。煤樣應(yīng)裝在密封的容器中。制樣后到試驗的時間不應(yīng)超過一周,如超過一周,應(yīng)在報告中注明制樣和試驗時間。。
1.先稱取5g無煙煤樣,再稱取1g試驗煤樣放入坩堝內(nèi),稱準(zhǔn)到0.001g 。
2.用攪拌絲將坩堝內(nèi)的混合煤樣攪拌2分鐘。攪拌的方法是:坩堝作45º左右的傾斜,逆時針方向轉(zhuǎn)動,每分鐘約15轉(zhuǎn)。攪拌絲亦傾斜同樣的角度;順時針方向轉(zhuǎn)動。每分鐘約150轉(zhuǎn)。攪拌時,攪拌絲的圓環(huán)接觸坩堝壁與底相連接的圓弧部分。經(jīng)1分鐘45秒后,—邊繼續(xù)攪拌,一邊將坩堝與攪拌絲逐漸轉(zhuǎn)到垂直位置,2分鐘時,攪拌結(jié)束。在攪拌時,應(yīng)防止煤樣外濺。攪拌后,將附在坩堝壁上的煤粉,用刷子輕輕刷到坩堝里的煤樣上。再用攪拌絲將試樣撥平,沿坩堝壁的層面略低1~2mm,以便壓塊將試樣壓緊后,使之處于同一平面。 也可用達(dá)到同樣攪拌效果的NJJB系列粘結(jié)指數(shù)自動攪拌儀進(jìn)行攪拌。
3.用鑷子將壓塊于坩堝中央,然后將其置于壓力器下,輕輕放下壓桿靜壓30秒 。
4.加壓結(jié)束后,壓塊仍留在試樣上,蓋上坩堝蓋。注意從攪拌時開始,帶有試樣的坩堝,應(yīng)輕拿輕放,避免受到?jīng)_擊與振動。
5.開機,進(jìn)入功能選擇界面,然后【▲】或【▼】鍵選擇“粘結(jié)指數(shù)”功能,再按【確定】鍵啟動試驗。
6.自動進(jìn)入升溫階段:升溫到850℃,音響提示。
7.自動進(jìn)入恒溫階段:保持850℃爐溫,等待試驗。
8.試驗開始:打開爐門,將帶蓋的坩堝放置在坩堝架中,用平鏟放入預(yù)先升溫到850℃的馬弗爐的恒溫區(qū)內(nèi),立即關(guān)上爐門。按【確認(rèn)】鍵(以上操作要迅速),在6分鐘內(nèi),爐溫恢復(fù)到850±10℃。6分鐘時間到,音響提示。(如果在6min內(nèi),爐溫沒有恢復(fù)到850±10℃,音響提示,此試驗作廢。)
9.實驗過程:保持爐溫850±10℃,從按【確認(rèn)】鍵起15分鐘,試驗完成,音響提示。(1.蜂鳴器間斷音為提示實驗即將結(jié)束;2.蜂鳴器長響為實驗結(jié)束)
10.將坩堝從馬弗爐中取出,放置冷卻到室溫。若不立即進(jìn)行轉(zhuǎn)鼓試驗,則將坩堝放入干燥器中。
11.從爐中取出灰皿后,應(yīng)關(guān)上爐門,爐溫保持在850℃等待指示。
12.從冷卻后的坩堝中取出壓塊。當(dāng)壓塊上附有焦渣時,應(yīng)刷入坩堝內(nèi),稱量焦炭總質(zhì)量。再將焦炭放在1mm圓孔篩上篩分,篩上部分再次稱重,然后放入轉(zhuǎn)鼓內(nèi),進(jìn)行第一次轉(zhuǎn)鼓試驗,轉(zhuǎn)鼓試驗后的焦塊用 1mm 圓孔篩進(jìn)行篩分,再稱篩上部分重量。然后,將其放入轉(zhuǎn)鼓進(jìn)行第二次轉(zhuǎn)鼓試驗,重復(fù)篩分、稱重操作,先后進(jìn)行三次轉(zhuǎn)鼓試驗。每次轉(zhuǎn)鼓試驗5分鐘即250轉(zhuǎn)。重量都稱準(zhǔn)到0.01g。
當(dāng)煙煤的粘結(jié)性很弱時,焦渣疏松,篩分應(yīng)特別仔細(xì)地進(jìn)行,不宜搖動篩子,要將焦塊的底面輕輕放在篩畫上,取出焦塊,再與大于1mm的焦屑一起稱重。如果試樣焦化后不成塊,就篩去小于1mm的焦屑,大于1mm的焦屑稱重。操作中要注意防止小塊焦屑的漏落或損失。

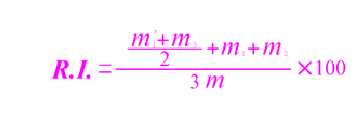

按下列公式計算羅加指數(shù):
式中m——焦化后焦炭的總重量,g; m11—第一次轉(zhuǎn)鼓試驗前篩上的焦炭重量,g; m1—第一次轉(zhuǎn)鼓試驗后篩上的焦炭重量,g。 m2—第二次轉(zhuǎn)鼓試驗后篩上的焦炭重量,g。 m3—第三次轉(zhuǎn)鼓試驗后篩上的焦炭重量,g。 計算結(jié)果取到小數(shù)第一位。
按下列公式計算粘結(jié)指數(shù)(G):
式中m—焦化處理后焦渣總重,g; m1—第一次轉(zhuǎn)鼓試驗后,篩上部分的重量,g; m2—第二次轉(zhuǎn)鼓試驗后,篩上部分的重量,g。 計算結(jié)果取到小數(shù)第一位。
當(dāng)測得的G<18時,需重做試驗。此時,試驗煤樣和無煙煤的比例改為3∶3。即3g試驗煤樣與3g無煙煤。其余試驗步驟相同,結(jié)果按式2計算:
式中符號意義均與式1相同。
或者點擊:粘結(jié)指數(shù)實驗計算器和羅加指數(shù)實驗計算器
本機備有20段自選控溫程序,設(shè)定方法如下:
開機,按【▲】或【▼】鍵選擇“4.自選”,然后按【確定】鍵,啟動試驗。

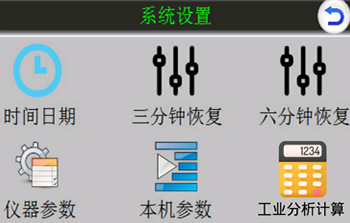

程序設(shè)定說明(6.設(shè)置)
開機,按【▲】或【▼】鍵選擇“6.設(shè)置”,然后按【確定】鍵,再按【▲】或【▼】鍵選擇,進(jìn)入設(shè)置界面。
揮發(fā)份的設(shè)定
煤炭的種類和參數(shù)很多很復(fù)雜,一般絕大多數(shù)的煤種在做揮發(fā)份實驗時用本設(shè)備的揮發(fā)份功能即可完成實驗要求,當(dāng)遇到特殊煤種和異常情況時,用揮發(fā)份實驗功能無法達(dá)到實驗要求,可按以下方法來完成本實驗的目的, 具體方法和步驟如下:
1. 開機、復(fù)位后,自動進(jìn)入功能選擇界面,然后按【▲】或【▼】鍵選擇“設(shè)定”功能,再按【 確認(rèn)】鍵進(jìn)入設(shè)定功能界面。
2. 按【▲】或【▼】鍵選擇“揮發(fā)份設(shè)定”功能,再按【確認(rèn)】鍵進(jìn)入揮發(fā)份的設(shè)定界面。
3. 按【?】或【?】鍵移動設(shè)定值光標(biāo)的位數(shù),按【▲】或【▼】鍵設(shè)定溫度與時間的數(shù)值。按【確認(rèn)】鍵即可保存。
4. 在該設(shè)置中時間的單位為“秒”,是指揮發(fā)份實驗啟動后的前三分鐘的連續(xù)加熱時間。儀器出廠加熱時間設(shè)置為“000”,前三分鐘的加熱時間將自動控制;如果未恢復(fù)到實驗溫度890度就增加加熱時間(將出廠加熱時間“000”修改成120);恢復(fù)超于實驗溫度910度就減小加熱時間(將出廠加熱時間“000”修改成080)。設(shè)定好的參數(shù)掉電有保存功能。
粘結(jié)指數(shù)的設(shè)定
(與揮發(fā)份的設(shè)定相同)
自選的設(shè)定
1. 開機、復(fù)位后,自動進(jìn)入功能選擇界面,然后按【▲】或【▼】鍵選擇“設(shè)定”功能,再按【確認(rèn)】鍵進(jìn)入設(shè)定功能界面。
2. 按【▲】或【▼】鍵選擇“自選設(shè)定”功能,再按【確認(rèn)】鍵進(jìn)入自選的設(shè)定界面。
3. 按【?】或【?】鍵移動設(shè)定值光標(biāo)的位數(shù),按【▲】或【▼】鍵設(shè)定溫度與時間的數(shù)值。控制溫度設(shè)定為(1~999)℃,控溫時間設(shè)定為(1~999)min。進(jìn)程1設(shè)定完成后,按【?】鍵進(jìn)入自選程序下一進(jìn)程的設(shè)定。以此類推,自選程序設(shè)定共有20段進(jìn)程可供選擇。自選程序設(shè)定完成后,先按【確認(rèn)】鍵再【復(fù)位】鍵結(jié)束,返回到自選程序界面。
4. 自選程序設(shè)定完成后,在自選程序界面,按【確認(rèn)】鍵即可啟動自選程序進(jìn)行試驗。
例1:控溫要求升800℃恒溫等待實驗,按【確認(rèn)】鍵后恒溫30min。
1)進(jìn)入“自選設(shè)定”界面。 2)第0階段為升溫階段:時間設(shè)定為000,溫度設(shè)定為800; 3)第1階段為恒溫階段:時間設(shè)定為030,溫度設(shè)定為800; 4)按【確定】鍵保存再【復(fù)位】鍵即可;
例2:控溫要求升800℃恒溫,無時間要求。 1)進(jìn)入“自選設(shè)定”界面。 2)第0階段為升溫階段:時間設(shè)定為000,溫度設(shè)定為800; 3)按【確定】鍵保存再【復(fù)位】鍵即可;
例3:控溫要求升800℃后自動恒溫30min,再通過不小于20min的時間升到到850℃自動恒溫40min。 1)進(jìn)入“自選設(shè)定”界面。 2)第0階段為升溫階段:時間設(shè)定為025(設(shè)定時間應(yīng)大于升到該設(shè)定溫度的時間),溫度設(shè)定為800; 3)第1階段為恒溫階段:時間設(shè)定為030,溫度設(shè)定為800; 4)第2階段為升溫階段:時間設(shè)定為020,溫度設(shè)定為850; 5)第3階段為恒溫階段:時間設(shè)定為040,溫度設(shè)定為850; 6)第4階段為恒溫階段:時間設(shè)定為000,溫度設(shè)定為850; 7)按【確定】鍵保存再【復(fù)位】鍵即可;
在使用時 , 馬弗爐可靠接地 , 以免發(fā)生危險。
第一次使用或長期停用馬弗爐后再次使用時,進(jìn)行烘爐,烘爐時間共為八小時,應(yīng)分別設(shè)定 100 ℃、 200 ℃、 300 ℃、 400 ℃各烘二小時。
馬弗爐所接電源線、負(fù)載線要連接正確,要有足夠的線徑,并接好40A的保險。安裝好后,在通電試驗之前,請仔細(xì)檢查馬弗爐爐絲接線是否牢固,尤其是不能短路,也不準(zhǔn)接殼和接地。熱電偶的正負(fù)極要正確連接。如果接反,則在升溫時,溫度顯示值下降。
本儀器在做“灰分”、“快灰”、“羅加粘結(jié)”、“揮發(fā)分”等試驗時,應(yīng)根據(jù)要求按【?】鍵,增加進(jìn)程。以使試驗順利進(jìn)行。另外,也可根據(jù)試驗的需要,使用【?】鍵和【?】鍵(增加和減少進(jìn)程)手動調(diào)整試驗進(jìn)程。
當(dāng)正在開機工作時,一旦馬弗爐發(fā)生故障時,應(yīng)立即關(guān)閉電源,停機檢查。重大故障應(yīng)保護(hù)現(xiàn)場,以便故障分析。
使用時 ,設(shè)定馬弗爐爐溫不得超過額定工作溫度,此時爐絲壽命較長。設(shè)定爐溫不得超過工作溫度 , 以免燒毀電熱元件。
熱電偶不要在高溫時驟然拔出 , 以防外套炸裂。
禁止向馬弗爐內(nèi)灌注各種液體及易熔解的金屬,凡附有油質(zhì)類的金屬材料進(jìn)行加熱時,會有大量的揮發(fā)性氣體將影響和腐蝕電熱元件表面,使之燒毀和縮短壽命,因此,加熱附有油質(zhì)類的金屬材料時,應(yīng)做好金屬材料的密封工作。
應(yīng)定期檢查馬弗爐接線連接是否良好。
保持馬弗爐爐膛清潔, 及時清除爐內(nèi)氧化物之類滯留物。
特別注意:下班(或長時間不做實驗)請務(wù)必斷開馬弗爐電源。
常見故障及排除方法
見≤馬弗爐注意事項與維護(hù)修理≥
JXL-620節(jié)能型快速智能馬弗爐裝箱配置清單:
智能馬弗爐產(chǎn)品展示
現(xiàn)場照片:
煤質(zhì)分析技術(shù)指標(biāo)灰分常見問題 煤質(zhì)分析技術(shù)指標(biāo)揮發(fā)份常見問題 各型號灰分測定儀技術(shù)參數(shù)參照表 XL—1/2型箱式高溫爐 KH-3型快速灰分測定儀 SWK-B型可控硅數(shù)顯溫度控制器 WSWK-5微電腦時溫程控儀 HWSK-6型微電腦時溫控制儀 GF-3000型自動工業(yè)分析儀 煤質(zhì)化驗計算器 馬弗爐配件 智能馬弗爐安裝說明 馬弗爐溫控儀操作說明
