燃點測定儀是用于煤的著火溫度的測定,通過測定煤的著火溫度來采取預防措施,可以避免煤炭自燃帶來污染環境和經濟損失,在生產、研究和使用部門有著重要作用。 煤燃點測定儀參照國標GB/T18511-2001中的要求,采用計算機控制系統,全部測定過程采用微機自動控制,自動升溫,自動判斷著火溫度,并自動記錄和打印測定結果。電腦與控制器雙向通訊,電腦對控制設備進行監控。自動控制、顯示加熱爐的溫度 自動測定、顯示煤樣的溫度自動繪制爐溫隨時間變化曲線 自動繪制煤樣溫度與爐溫之差隨時間變化曲線對設備進行開停、消音等操作自動計算試驗結果??纱蛴≥敵鲈囼?yàn)紀錄和試驗報告。儲存試驗過程中的測試數據,供查詢。
主要技術參數:
1、功 率: 800W; 2、測溫范圍:室溫~500℃ 分辨率:1℃; 3、重復性誤差: ≤ 5 ℃ 4、升溫速度: 4.5 ~ 5.0 ℃ /min ; ; 5、單次測定數量:6 個 6、工作環境: 5 ~ 40 ℃ 濕度 ≤80% 7、符合GB/T18511-2001要求。 8、電腦與控制器雙向通訊,實行監控、顯示加熱爐的溫度、煤樣溫度,自動繪制爐溫隨時間變化曲線。煤樣溫度與爐溫之差隨時間變化曲線,自動計算試驗結果,儲存歷次試驗數據,供查詢、打印。 9、 電源電壓: 220V±10% 50Hz 10、外形尺寸:控制器: 310mm × 280mm × 125mm ;爐體:直徑:190mm高:210mm; 11、整機重量: 15kg 工作原理
將煤樣與氧化劑(亞硝酸鈉)按一定比例混合,放入著火溫度測定儀中,以一定的速度加熱,到一定溫度時,煤樣突然燃燒。 記錄測量系統內空氣體積突然膨脹或升溫速度突然增加時的溫度,作為煤的著火溫度。
使用條件:
1.環境溫度:0℃~40℃。 2.相對濕度:≤85%。 3.應盡量遠離強電、磁場設備。 4.電源AC220V±10%,50Hz。

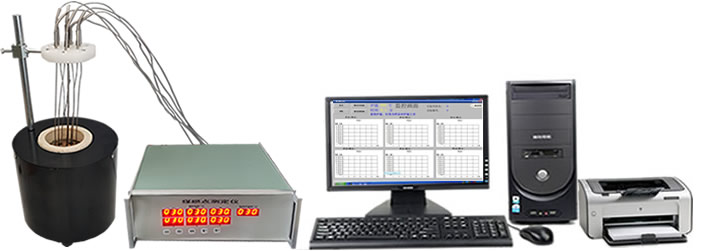

煤燃點測定儀由電腦、打印機和控制器、爐體兩部分組成。其中控制器的前面板上可同時顯示爐體溫度和六個煤樣的溫度。使設備操作更加方便美觀。
爐膛內裝有直徑為60mm的銅柱等溫體,在該等溫體中央按插測量爐溫的熱電偶,而在周邊六等分處又各有直徑為10mm的的孔,放置裝試驗煤樣的玻璃試管和測煤樣的熱電偶。

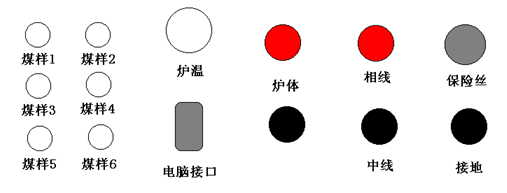

燃點測定儀實驗開始前首先將熱電偶按順序接到控制器后面板上,如圖所示 :
加熱熱電偶控制機器升溫過程,1到6號熱電偶測試煤樣的燃點溫度( 1和2、3和4、5和6各位一組)。 煤樣和試劑處理:
按GB/T 474將煤樣制成粒度小于0.2mm的一般分析煤樣。 原樣:將煤樣置于溫度為55-60、壓力為53kpa的真空干燥箱中干燥2小時,取出放入干燥器中。 氧化樣:煤樣用過氧化氫處理:在稱量瓶中放0.5-1.0g煤樣,用滴管滴入過氧化氫溶液(每克煤約加入0.5ml),用玻璃棒攪勻,蓋上蓋,在暗處放置24小時;打開蓋在日光或白熾燈下照射2小時,然后按上述原樣方法干燥樣品。 將亞硝酸鈉放在稱量瓶中,在105-110℃的干燥箱中干燥1小時,取出冷卻并保存在干燥器中。
實驗步驟:
1.稱取已干燥的原樣或氧化樣(0.1±0.01)g放入研缽中,加入經干燥過的亞硝酸鈉(0.075±0.001)g,輕輕研磨1-2分鐘,使煤樣與亞硝酸鈉混合均勻。 2.將制好混勻后的煤樣放入試管里后將試管放入銅加熱體,同時將熱電偶按順序依次放入試管中。 3.打開電源,燃點測定儀開始自動升溫。 4.打開電腦,雙擊燃點測定儀進入程序。 5.輸入化驗員姓名和試驗編號后登入系統,如做新一輪試驗請先清空數據庫

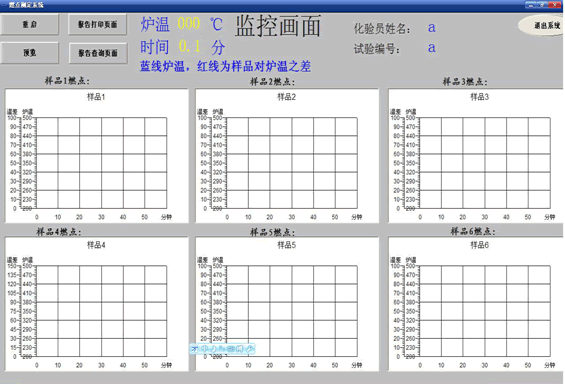

藍線表示爐溫線,紅線為樣品對爐溫之差,當煤樣燃燒后燃點測定儀自動判斷樣品著火時的溫度,并記錄下來,
計算機自動記錄試驗時間,爐溫和六個煤樣溫度,當爐溫升至200℃以后,自動繪制爐溫的升溫曲線和各煤樣的溫差(煤樣溫度對爐溫之差)曲線。煤樣在未燃爆時,煤樣的溫度與此同時爐溫相接近,二者溫差近乎為零。在煤樣燃爆時,煤樣溫度猛升,則二者溫差也隨之增加,爆燃結束后,煤樣溫度又回落到爐體溫度。二者溫差也近乎為零,在監控窗體可以明顯觀察到上述現象。
待六個煤樣爆燃結束后,點擊軟件上的“計算結果”按鍵,計算機將自動計算出試驗結果,且把結果送到有關窗體的表格中。

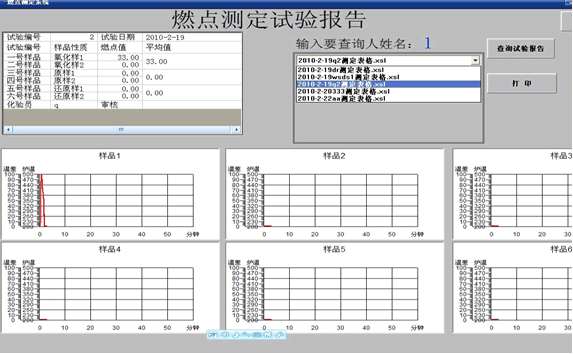

如需查尋以往的歷史數據,請點擊開始窗口中歷史查尋按鍵,將跳出查尋對話框,選擇要查尋的名稱,即可調出歷史數據。 點擊“打印”“保存”按鍵,將打印且保存試驗報告和試驗曲線。
結果計算:
煤的著火溫度以擬氏度(℃)表示。 每個煤樣分別用原樣和氧化樣各進行兩次重復測定,取重復測定的算術平均值修約到整數報出。
測定的允許差(精密度)
重復性限:原樣和氧化樣的兩次重復測定值的差值不得超過6℃。
注意事項:
1.實驗結束后,應關閉燃點測定儀電源。 2. 中途停電,實驗作廢。爐溫降到室溫后,才能開始新的實驗。 3. 實驗過程中如發現噴煤現象,或發現溫差有較大變化,而燃點沒有測定出來時,可對樣品加大一倍劑量放入試管,或者可稱取0.3克樣品配0.22克亞銷酸鈉,混合均勻后將其直接倒入銅加熱體孔里。
燃點測定儀裝箱配置清單:
著火點測試儀短視頻展示:

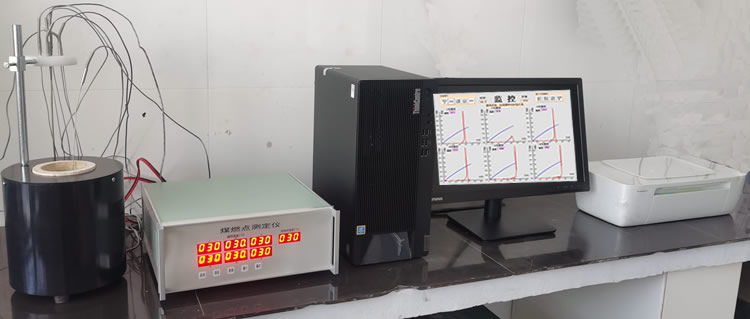

燃點測定儀現場照片:
